調心滾子軸承有多種不同的內部結構設計類型，并應用在不同的場合，市場中常見的有CA、CB、VB、CC、CE等結構類型。

調心滾子軸承（俗稱球面滾子軸承），主要應用于鋼鐵、礦山、造紙、船舶、紡織、磨機、電力、風機、洗滌設備、傳動齒輪箱等行業及設備中，是機械工業中使用***為廣泛的一類滾動軸承。

調心滾子軸承有外圈、內圈、滾動體、保持架、中隔圈等部件組成。外圈為公用的球面滾道，其滾道曲率中心位于軸承中心；內圈有兩個球面滾道，各滾道中心并與軸承的垂直軸線傾斜成一定的相同角度，為軸承的接觸角；兩列球面滾子；保持架有機制銅保或鐵保、也有沖壓框型鋼制保持架；個別結構有中隔設計。

調心滾子軸承具有自調心能力，能夠消除軸與軸承箱的不對中或軸變形撓曲影響，也可以補償由此引起得同心度誤差。

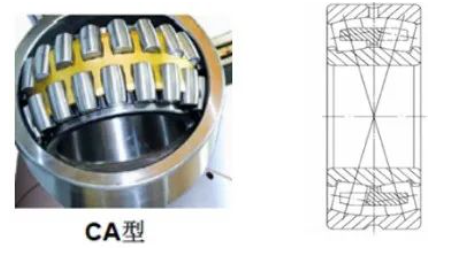

對稱型滾子，一體黃銅機加工保持架，內圈無中擋邊，有兩個小擋邊，常用于中大尺寸調心滾子軸承，在調心滾子軸承各結構設計中，應用***為廣泛。

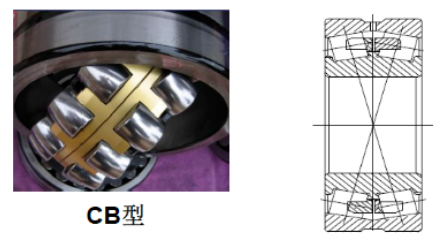

對稱型滾子，兩體分離型黃銅機加工保持架，內圈有中擋邊，有兩個小擋邊，常用于鋼鐵連鑄和礦山破碎機等行業，能夠承受軸向載荷。

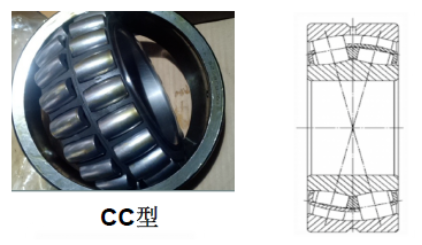

對稱型滾子，沖壓框型鋼制保持架，內圈無擋邊設計，活動中隔圈，滾子自引導設計。CC型軸承相對CA結構設計，承載能力提高30%，極限轉速提高15%，常用在中小型調心滾子軸承，用于高轉速、高載荷、高精度工況要求設備，如風機、鋼鐵連鑄、紡織、造紙壓光壓花、傳動齒輪箱等機械行業。

振動篩和振動機械專用軸承，特殊結構的兩體分離型黃銅機加工保持架，內圈有中擋邊，有兩個小擋邊，能夠承受軸向載荷，內外徑雙向引導，有防振和減振作用。

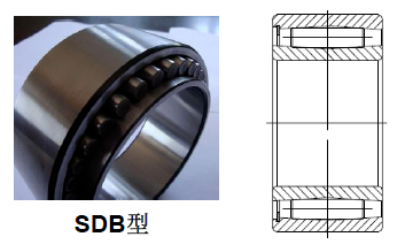

單列調心滾子軸承，結合了調心滾子軸承和圓柱滾子軸承設計元素，內外圈滾道具有很大的曲率弧面，具有自調心性能和較大的軸向位移能力，用于鋼鐵連鑄扇形段浮動端和紡織行業等設備。

剖分調心滾子軸承，外圈、保持架、內圈采用剖分式結構設計，可拆卸，在設備安裝現場進行軸承重新組裝，避免長軸和結構復雜設備和環境軸承安裝繁雜，降低維修時間和成本，常用于船舶、鋼鐵轉爐耳軸等行業設備。

對稱型滾子，沖壓框型鋼制保持架，內圈無擋邊設計，活動中隔圈，滾子引導設計不同。該結構優于CC型結構設計，有更大的承載能力和更高的極限轉速，用于對調心滾子軸承有更高載荷、轉速等要求的設備。

調心滾子軸承因設備安裝拆卸、維護、潤滑或工況不同等情況，在選擇上有不同的結構差異和變化。如外圈帶油孔和油槽的W33結構、內圈錐孔K結構、徑向游隙C3選擇等等。為此，需要查詢技術手冊或咨詢廠家合理選擇。
